טכנולוגיות הדפסת תלת ממד 3D Printing

הדפסה ב-SLA

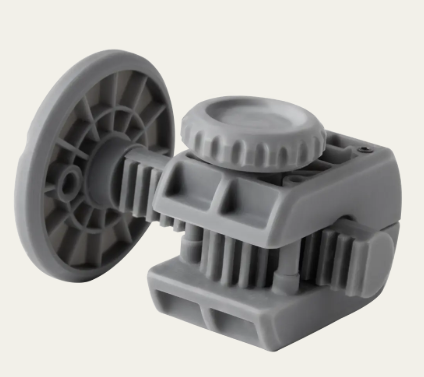

הדפסה ב‏־SLA מתאימה לדיוקים גבוהים ולגימור נקי. קיים מגוון גדול של חומרים להדפסה בטכנולוגיית SLA: חומרים הנדסיים קשים או רכים (בדרגות Shore A שונות), חומרים בעלי אישורים לשימושים רפואיים, וכן חומרים בעלי תכונות ייחודיות, כגון חומר Tough או Rigid, חומר Elastic וחומר מיוחד להדפסת תבניות Gray Pro.

בהדפסות SLA נעשה שימוש גם בייצור מוצרים סופיים, כגון מובילי אור במכשירים אלקטרוניים, מתאמים ומחברים שונים וכמובן ג’יגים לצורכי הרכבות, קידוח וכדומה.

בהדפסת תבניות ב־SLA לצורכי הזרקה (לחץ גבוה או נמוך) מתאפשרת קבלת חלקים בעלי תכונות הקרובות מאוד לחומר הסופי. לפני השקעה בתבניות הזרקת פלסטיק, שבאופן טבעי דורשות תקציב גדול יותר וזמן רב יותר, ניתן לקבל דגמים חזותיים ופונקציונליים ברמה טובה ובכמות קטנה. דגמים המתקבלים מהזרקה בתבניות מודפסות מאפשרים בדיקות תוכן ובדיקות פונקציונליות, וכן התנסות בשוק המיועד.

הדפסה ב-FDM

הדפסה ב־FDM מתאימה למתקנים ולג’יגים, אולם ניתן לייצר גם מוצרים סופיים בעלי גימור נקי באמצעות תהליכים משלימים. ניתן להדפיס מארזים ליחידות בקרה, תושבות של מוצרים, קליפסים וכדומה. החומרים הם טרמופלסטיים ומגיעים כחוט (filament) מגולגל על תוף. חומרים לדוגמה: ניילון, ABS, TPU, PLA. הדפסת FDM נפוצה מאוד בארגונים ובבתים. חברות רבות משתמשות במדפסות אלו לצורכי פיתוח וייצור. ישנן מדפסות תעשייתיות הנבדלות ממדפסות רגילות בכמה פרמטרים, כגון הדפסה בטמפרטורה גבוהה ו ESD Safe. המגוון גדול מאוד (בתמונה הדפסה לשימוש רפואי חומר Transparent Filament)

מבוקרת ודיוקים וקצבי הדפסה גבוהים יותר. מגוון החומרים הולך וגדל ויוצר אפשרויות כמעט אין־סופיות.

מדפסות מסוימות מותאמות לשילוב סיבים תוך כדי הדפסה, והן יוצרות חומרים מרוכבים בעלי תכונות חוזק גבוהות במיוחד.

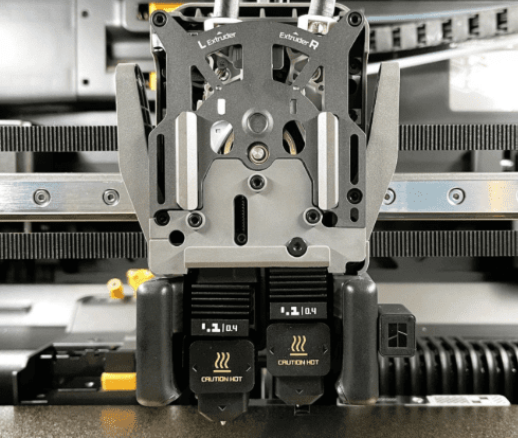

ישנן מדפסות בעלות ראש הדפסה בודד או יותר. מדפסת בעלת שני ראשי הדפסה ויותר מאפשרת שילוב חומרים, אך לרוב היא תשמש להדפסת חומר תומך, שהוא קל יותר להסרה ומאפשר גימור טוב יותר באזורים הדורשים תמיכה.

לרוב התוצרים המתקבלים בהדפסות FDM יש גימור פחותחלק מהתוצרים המתקבלים בהדפסות SLA, כך שבקלות מבחינים ומרגישים בשכבות ההדפסה. חלק מהחומרים ניתנים לגימור ברמה טובה, כגון ABS . ABS נחשב לחומר בעל תכונות הנדסיות טובות אך אינו קל להדפסה בשל רגישותו לשינויי טמפרטורת הסביבה. חומרים אחרים עלולים להיות מאתגרים לפיניש, כגון PLA וניילון. ישנן שיטות רבות להשגת פני שטח משופרים, אך יותר מכל רצוי לבחור בחומר הנכון ובוודאי במדפסת המתאימה.

הדפסת SLS

להדפסת SLS שימושים רבים ויתרונות חוזק וגמישות. מפתחים ומתכננים מזמינים חלקים מודפסים לצורך בחינת תכונות מכניות של חלקים והרכבות. אולם, הדפסת חלקים ב־SLS משמשת חברות רבות לייצור שוטף של חלקים ומוצרים סופיים. ניתן למצוא חלקי ניילון מודפסים המשתלבים במכונות ובמכלולים רבים, כולל במדפסות עצמן. בחלק מהמקרים חלקים המשמשים מעטפת חיצונית או חלקים מכניים הדורשים גימור נקי עוברים גימור וצביעה. להדפסת SLS אין חומר תומך דבר המאפשר הדפסת חלקים מורכבים ביותר.

ניילון לבן נוטה להתלכלך מהר יחסית, ולכן מומלץ לצבוע אותו בלכה.

ניתן להדפיס חומרים ביוקומפטביליים מניילון עבור מכשור רפואי, תעשיית מזון ומוצרים לבישים הדורשים חומר מאושר.

מאז פג הפטנט של טכנולוגיית הדפסת SLS, חברות רבות, קטנות וגדולות, החלו ללמוד את התחום ולייצר מדפסות SLS. חברות כמו HP נכנסו לתחום והשתלטו על נתחי שוק בהתאם.

הניילון מטבעו הוא גמיש בהשוואה לחומרים אחרים, ולכן מאפשר תכנון והדפסת צירים אינטגרליים וכדומה. כאשר עולה דרישה להקשיח אזורים מסוימים בפריט מודפס, ניתן להוסיף ריבים בתכנון החלק. יחד עם זאת, ניתן ליצור חלקים בעלי דפנות עבות ועדיין לאפשר גמישות באמצעות טיפול בגיאומטריה. לדוגמה, יצירת אפקט אקורדיון מצלעות מזוגזגות. נוסף על כך, ניתן להדפיס יריעות דמוי בד באמצעות תכנון מתאים. חשוב מאוד

לתכנן נכון חלק מודפס עבור SLS ולתאם עם הגורם המדפיס נתונים רלוונטיים כדי למקסם את תוצאת ההדפסה, כמובן. פנו אלינו כדי לקבל מדריך תכנון חלקים להדפסה ב־SLS.

הדפסת SLS TPU

Manufacturing strong, flexible parts in-house has always been difficult – but no longer. TPU 90A Powder lets you push the boundaries and produce wearables, grippers, gaskets, cushioning elements, and more, with the design freedom of SLS 3D printing.

הדפסת SLS Nylon 12

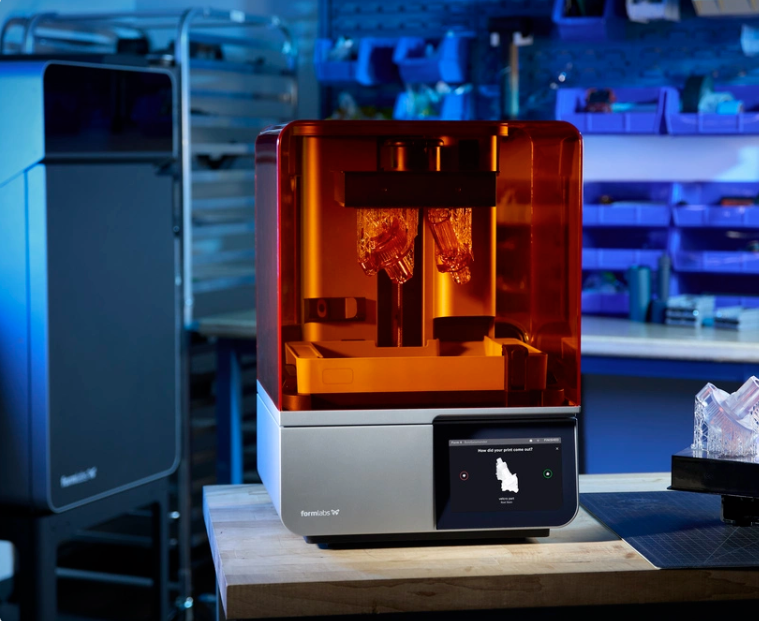

הדפסות מדוייקות בעזרת Formlabs Form 3 Bio

מדפסת שולחנית מקצועית תוצרת Formlabs המתבססת על טכנולוגיית LFS (Low Force Stereolithography), והיא מאפשרת ייצור מודלים מדויקים בעלי טיב פני שטח מעולה ורמת גימור גבוהה במגוון רחב של חומרים (הנדסיים ורפואיים).

Tear-away light-touch supports

הודות לטכנולוגיית ה־LFS החדשה, ניתן לנתק תומכות בקלות ולקבל חיסכון של עד פי ארבעה בשימוש בחומר לתומכות. המשמעות היא חיסכון בעלויות החלק, בזמן ההדפסה, בזמן הסרת תומכות ובזמן העיבוד משלים.

טכנולוגיית Low Force Stereolithography מורכבת משני מרכיבי מפתח:

תאורת לייזר הניצבת בכל נקודה במישור ההדפסה (LPU) ומאפשרת לייצר מודלים מדויקים בעלי טיב פני שטח מעולה ורמת גימור גבוהה.
מיכל שרף בעל תחתית גמישה שדרכו עוברת תאורת הלייזר. התחתית הגמישה מתקערת וגורמת לניתוק הדרגתי של המודל המודפס בין שכבה לשכבה ובכך מופחתים הכוחות הפועלים על המודל בזמן ההדפסה.

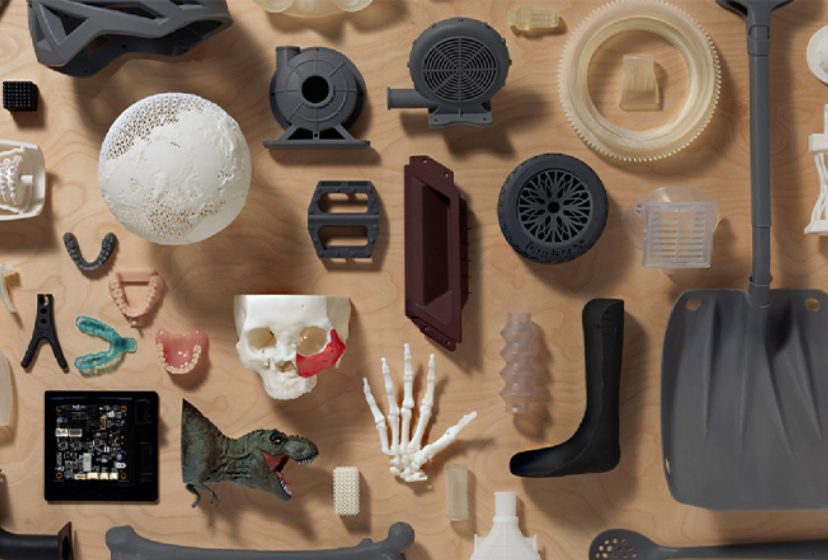

יצרנית המדפסות Formlabs מפתחת ומייצרת מגוון חומרי הדפסה נרחב מאוד שהותאמו במיוחד להדפסה במדפסות Form 3L/Form 3 ומיועדים לשימושים מקצועיים.

חומרי ההדפסה מתחלקים לארבע קטגוריות:

חומרים לשימוש כללי (מודלים ויזואליים ואבות־טיפוס)
חומרים לשימוש הנדסי (מודלים פונקציונליים)
חומרים לשימוש רפואי ודנטלי (תאימות לתקנים רפואיים)
חומרים ליציקת שעווה נאבדת (תכשיטים)

מגוון החומרים של Formlabs כולל 17 חומרים שונים בסך הכול, והמגוון גדל כל הזמן מכיוון שחומרים חדשים מושקים בתדירות גבוהה ופורמולציות קיימות מתעדכנות ומקבלות רוויזיות חדשות.

למאמר מקצועי בנושא מגוון חומרי הדפסה הנדסיים, אין־סוף פתרונות להדפסת מוצרים – כל מה שמהנדסים צריכים לדעת – לחצו כאן.

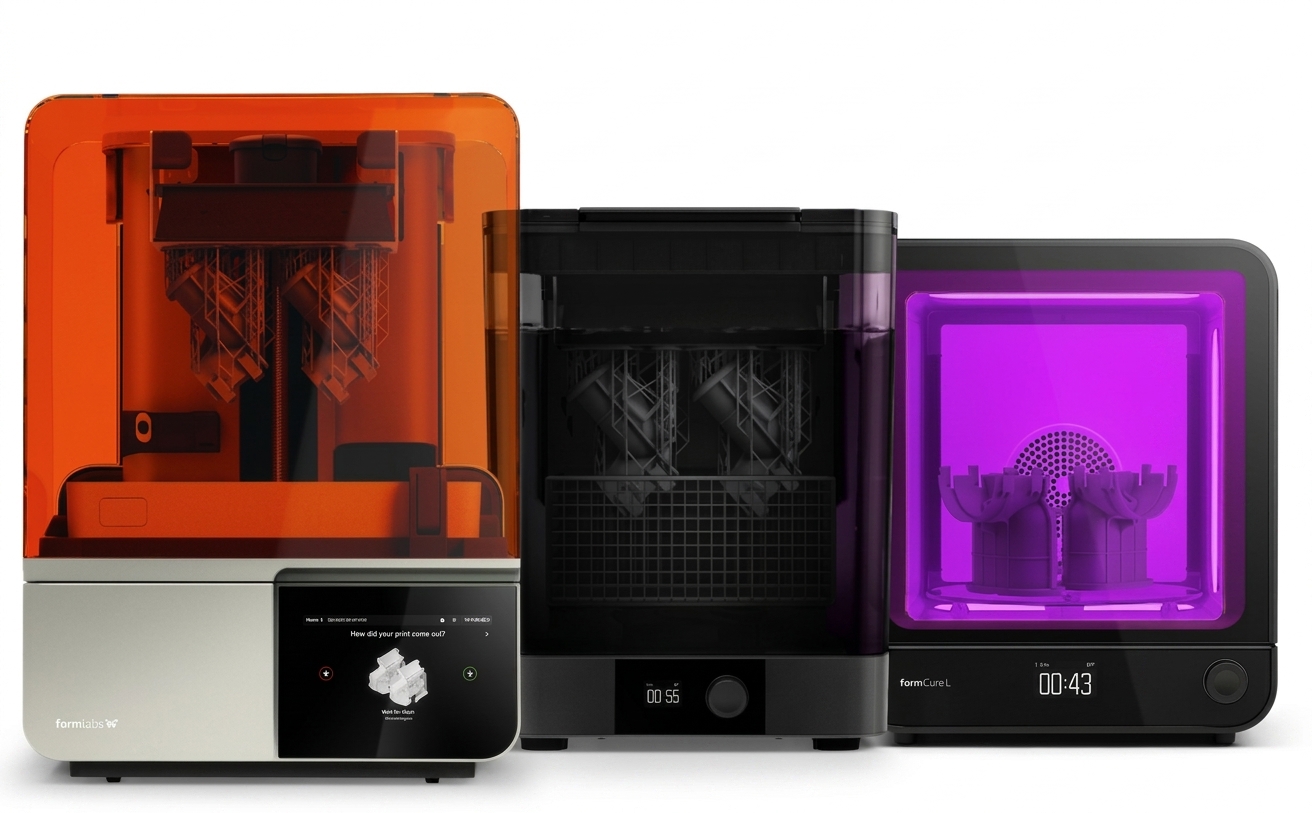

תהליכים משלימים לאחר הדפסת תלת ממד

ניתן להזמין תהליכים משלימים להדפסות תלת־ממדיות, כגון גימור וצביעה או לכה לפי דרישה, ציפויים והחדרת אינסרטים. ניתן גם לבצע אוברמולד על גבי הדפסות או להשתמש בהדפסה בתור אינסרט ליציקות שונות, וכמובן להמשיך את תהליכי ההדבקות וההרכבות לאחר ההדפסה.

הדפסת תבניות לצורך ייצור דגמים ייחודיים עשויה לקצר את זמני הפיתוח ולחסוך בעלויות. לצורך קבלת אינדיקציה ראשונה מחלקים מוזרקים ומפולימרים רכים או קשים ובדיקת היתכנות ישנה אפשרות לתכנן תבנית להדפסה ולהזריק לתוכה דגמים מחומרים שונים.

אל תהססו להתקשר כדי לקבל מידע נוסף בעניין. תשובות כמו “לא ניתן” או “אי אפשר” לא קיימים בלקסיקון שלנו. לנסות תמיד אפשר.

Post 3D Printing Processes
Painting, and coating
Inserts insertion and Riveting
Overmolding and Unique Gluing processes
Molds design & 3D Printing for castings and injections
